Fűtő elkészítése
miért?
Miért? Jó kérdés... nehéz érveket találni a házi készítésű fűtőtest alkalmazása mellett, mégis megpróbálom:
- talán, mert házi készítésű (lehet, hogy finomabb, bár ez nem süti)
- nem rááázzzzzz (kisfeszültségű)
- áramszünet esetén egy 12V-os akkumulátorról is üzemeltethető
- szivargyújtóról is használható (ez akkor fontos, ha gépjárműben van az akvárium:))
- a kapcsolóelem halk (elektronikus) és hővesztesége a vizet melegíti (a fűtőben helyezkedik el)
- nem kell széttörni ahhoz, hogy meg tudjam mi van benne
- javítható
- a halak is jobban szeretik (ez csak feltételezés:))
hozzávalók
Hozzávalók: (zárójelben az általam használt anyagok vannak jelölve, ezektől természetesen el lehet, és kell is térni)
- kémcső
- ellenállás (R=4.7 Ohm, P=25 Watt) - ez a fűtőszál
- FET vagy tranzisztor (PHP45N03 típusú FET) - ez a kapcsolóelem
- vezeték (3 eres, 1mm átmérőjű, szigetelt, sodrott rézhuzal)
- hővezető anyag (hajtóműolaj)
- szilikon alapú ragasztó (FBS)

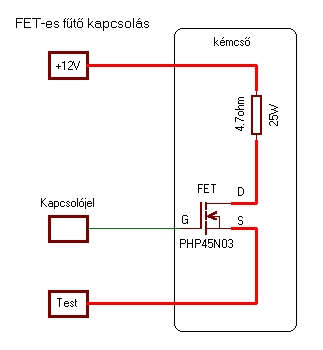

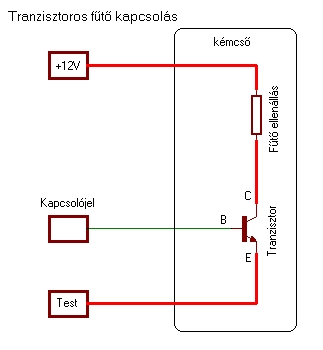

kapcsolási rajzok
méretezés
A fűtőtest energiaellátását egy PC tápegységből nyerem, mely 12 Volt feszültségen 8 Amper áramot tud szolgáltatni. Az így kivehető maximális teljesítmény (P=U*I):P = 12 Volt * 8 Amper =96 Watt .
A fűtőtest teljesítménye (P=U^2/R): P = 12 Volt * 12 Volt / 4.7 Ohm = 30.6 Watt azaz a PC tápegység bőven fedezi az energiaszükségletet. A jobb hővezetés miatt, az ellenállás teljesítménye, elég ha 80%-a a fűtőtest teljesítményének (P=P*0.8): P = 30.6 Watt * 0.8 = 24.48 Watt .
A tranzisztoron vagy FET-en, és a vezetéken (a rajzokon pirossal jelölt vezeték) átfolyó áram erőssége (I=U/R): I = 12 Volt / 4.7 Ohm = 2.55 Amper azaz a tranzisztor vagy FET, illetve a vezeték kiválasztásánál a minimális méretezési értékek: 12 Volt és 2.55 Amper (az ördög nem alszik, tehát nyugodtan méretezzük túl kb 100%-al, így legyen 25 Volt és 5 Amper).
A kapcsolójelet, FET-es kapcsolás esetén közvetlenül (nálam ez a számítógép printer portja), tranzisztoros kapcsolás esetén ellenálláson keresztül vezérelhetjük.
Táblázat a méretezéshez (az adatok 12 Volt feszültség esetén érvényesek):
| Ellenállás értéke (Ohm) | 2.2 | 2.8 | 3.3 | 4.7 | 5.6 | 7.2 | 15 |
| Ellenállás méretezési teljesítménye (Watt) | 52 | 41 | 35 | 25 | 20 | 16 | 7.5 |
| Fűtőtest teljesítménye (Watt) | 65 | 51 | 43 | 30 | 25 | 20 | 15 |
| FET vagy tranzisztor mértezési áramértéke (Amper) | 11 | 8.6 | 7.2 | 5 | 4.2 | 3.3 | 1.6 |
| Vezetéket terhelő áram értéke (Amper) | 5.5 | 4.3 | 3.6 | 2.5 | 2.1 | 1.5 | 0.8 |
elkészítés
Készítsd elő a megfelelően méretezett és gondosan kiválasztott anyagokat....!
A kapcsolási rajz alapján, forraszd össze az alkatrészeket úgy, hogy lehetőleg beleférjenek a kémcsőbe! Ragasztóval szigeteld le, a vezeték és szigetelésének találkozási pontját (ez megakadályozza az olaj kikúszását a vezetéken)!
Helyezd az áramkört a kémcsőbe!
Töltsd fel a kémcsövet olajjal, és tömítsd a kivezetést ragasztóval! Száradás után használd egészséggel!
Egy másik megoldás, mely baleset biztos: olaj helyett tisztára mosott kvarchomokkal töltsd fel a kémcsövet, így ha összetörne nem szennyezi be a vizet!
